BERKATU柏卡圖 4K HDBaseT矩陣切換器

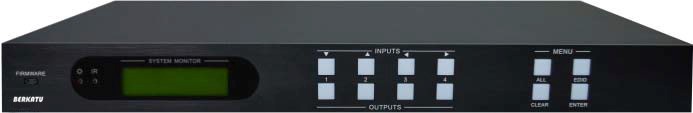

MUH44TPR2-N 前面板示圖

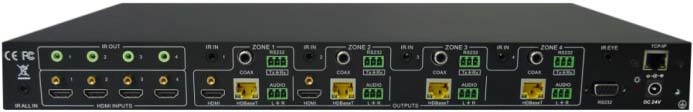

MUH44TPR2-N 后面板示圖

產品介紹

MUH44TPR2-N是一款集成HDBaseT技術的矩陣切換器，支持的輸入信號有：4路HDMI 視頻信號、4路紅外信號。支持的輸出信號有：4路HDBaseT視頻信號、2路本地HDMI視頻信號、4路紅外信號、4路數字音頻信號、4路模擬音頻信號；支持分辨率為 4Kx2K視頻信號；HDBaseT端口支持PoC功能。

支持HDMI1.4標準，兼容HDCP2.2標準，分辨率最高支持4Kx2視頻信號，音頻輸入輸出口均可通過指令選擇內嵌音頻或外接音頻。本產品功能齊全：4x4矩陣切換、強大的EDID管理功能、多樣式IR、RS232通訊控制、HDBaseT端口PoC遠程供電功能等。產品控制方式多樣靈活，可通過配套遙控器控制、前面板按鍵控制、紅外控制、指令控制、GUI圖形用戶界面控制。

產品特點

l  支持HDMI1.4，符合HDCP2.2標準；

l  支持超高清/高清分辨率：4Kx2K、1080P 3D；

l  輸入帶有HDCP自動檢測功能，且能手動管理HDCP功能（開/關）；

l  自動識別輸入分辨率；

l  HDMI輸出端口傳輸分辨率為4Kx2K信號最遠可達8米；

l  HDBaseT輸出端口支持PoC功能，傳輸分辨率為4Kx2K信號最遠可達40米，傳輸分辨率為1080P信號最遠可達70米；

l  前面板按鍵可查詢輸入/輸出端口連接狀態、通道切換對應狀態、輸入/輸出信號是否帶HDCP、輸出信號分辨率等；

l  支持多類型RS232控制；

l  支持多類型IR控制；

l  支持遙控器控制本機；

l  網口支持的GUI交互式界面操作功能；

l  智能EDID管理：輸入端可學習輸出端EDID或調用內置EDID；

l  內置6種EDID數據，可通過前面板按鍵或者串口指令發送EDID數據到輸入端；

l  支持?jǐn)嚯娪洃浌δ埽?/span>

l  支持USB在線固件升級與網口控制方式升級；

技術參數

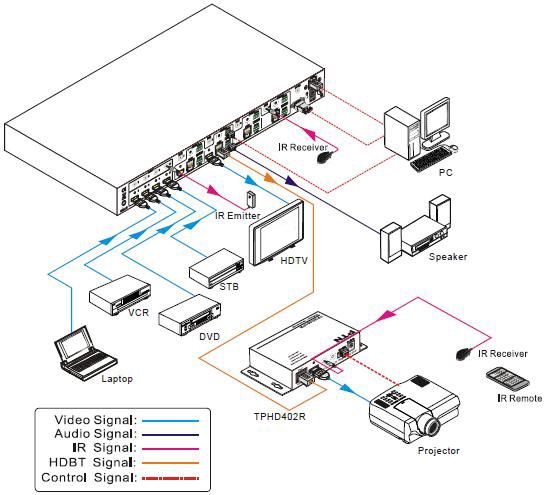

連接示意圖
